Neu-2018

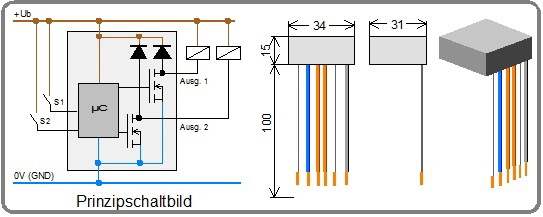

Logikmodul / Zeitschaltglied für Gleichspannung

Dual-n-schaltend

Neben unseren bekannten Modulen mit p-Kanal MosFet sind jetzt auch n-schaltende Module lieferbar.

Neu-2017

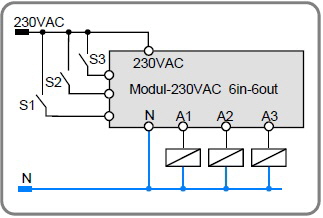

Mehrfach-Zeitrelais Steuermodul 230VAC

Relais-230 6in-6out
Mehrfach-Zeitrelais

Steuermodul/Mehrfach-Zeitrelais mit bis zu 6 Eingängen und bis zu 6 Ausgängen
wobei die Summe von Eingängen und Ausgängen max. 10 betragen kann; also
z.B. 6 Eingänge und 4 Ausgänge.

Dargestellt ist hier eine Ausführung mit 3 Eingängen und 3 Ausgängen.

Die Steuerungseigenschaften und Zeiten programmieren wir entsprechend Ihren
Erfordernissen.

Anwendungen
Logikmodul, Ablaufsteuerungen, Mehrfach-Zeitrelais:z.B 5 voneinander unabhängige Zeitrelais mit gleichen oder unterschiedlichen Eigenschaften
und/oder Zeiten.

news 2016
Dual Zeitrelais
zweifach Zeitrelais

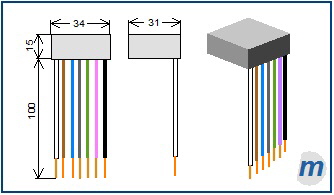

Modulgehäuse mit 7 Anschlußlitzen

Dual Zeitrelais Steuermodul mit 2 Relais

Sofern nur 2 Steuereingänge in Ihrer Anwendung benötigt werden, kann dieses Steuermodul auch in einem Hutschienengehäuse 17,5mm geliefert werden

In ein Hutschienengehäuse 35mm ist der Einbau des Moduls sowie 2 Relais mit jeweils einem Wechsler möglich.

Bitte fragen Sie an. Wir freuen uns über Ihr Interesse.

Weitere Möglichkeiten auf Anfrage!

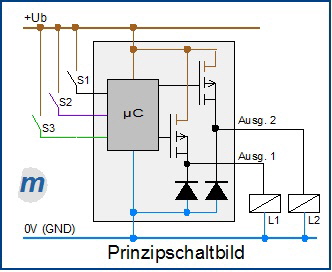

Steuermodul - Dual Zeitrelais
12, 24, 48 VDC

Modul mit 2 P-Kanal MosFet Ausgängen (Imax = 4A) und bis zu 3 Steuereingängen.

Anwendungen

2 voneinander unabhängige Zeitrelais in einem Modulgehäuse mit gleichen oder unterschiedlichen Eigenschaften und/oder Zeiten.

Dieses spart Platz sowie Kosten.

oder

Ministeuerung: die Ausgänge 1 sowie 2 werden in Abhängigkeit von den Eingangssignalen angesteuert wobei logische Verknüpfungen, Verzögerungszeiten usw. im internen Microcontroller programmiert sind.

Eigenschaften und Zeiten programmieren wir Ihren Erfordernissen entsprechend.

Die Lasten L1 sowie L2 können sein:
Relais, Schütze, Magnetventile, Hubmagnete, Elektromotoren, Signalgeber usw.
