Nachlaufrelais ohne Einschaltverzögerung

Nachlaufrelais ohne Einschaltverzögerung

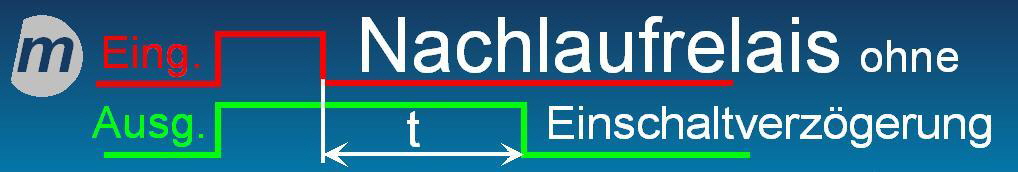

Funktion Nachlaufrelais ohne Einschaltverzögerung

Betriebsspannungen
5 ,6, 12, 24, 48 VDC, 230 VAC
andere Spannungen auf Anfrage

Bauformen
Rehenklemme, Vergußmodul, Hutschienengehäuse
andere Ausführungen auf Anfrage

Nach dem Ansteuern des Eingangs spricht der Ausgang sofort an. Solange der Eingang angesteuert bleibt, bleibt der Ausgang bzw. das interne Relais angesteuert. Sobald das Eingangssignal abfällt, beginnt der Zeitnachlauf. Während des Nachlaugs sind mehrere unterschiedliche Steuerungsvarianten realisierbar:

Retriggerbare Ausführung
wenn während des Nachlaufs der Steuereingang erneut angesteuert wird, bleibt der Ausgang durchgeschaltet. Ein neuer Nachlauf beginnt mit dem nächsten Abfall des Eingangssignals.

Flankengetriggerte Ausführung
wenn während des Nachlaufs der Steuereingang erneut angesteuert wird, wird dieses nicht beachtet. Erst wenn nach dem Ende des Nachlaufs der Eingang spannungslos ist oder wird, wird bei erneutem Ansteuern des Eingangs der Ausgang wieder durchgeschaltet.

Weitere Steuerungsvarianten auf Anfrage

Unsere Nachlaufrelais haben in der einfachsten Ausführung nur 4 Anschlüsse:

    Neutralleiter N bzw. Bezugsmasse 0V
    Betriebsspannung 230VAC bzw. +VDC
    Steuereingang
    Ausgang zur zu schaltenden Last

Bei Ausführungen mit potentialfreiem Eingang sind für den Eingang 2 Anschlüsse vorhanden.
Schaltungen mit Relaisausgang haben je nach Ausführung weitere Anschlüsse.
Schaltbilder hierzu finden Sie auf den entsprechenden Seiten:  DC  oder  AC
