Nachlaufrelais ohne Einschaltverzögerung
AC-DC

Nachlaufrelais ohne Einschaltverzögerung

Funktion Nachlaufrelais ohne Einschaltverzögerung

Betriebsspannungen
5 ,6, 12, 24, 48 VDC, 230 VAC
andere Spannungen auf Anfrage

Bauformen
Reihenklemme
Vergußmodul
Hutschienengehäuse
andere Ausführungen auf Anfrage

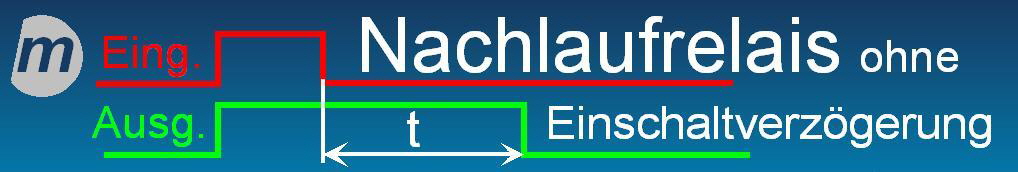

Nach dem Ansteuern des Eingangs spricht der Ausgang sofort an. Solange der Eingang angesteuert bleibt, bleibt der Ausgang bzw. das interne Relais angesteuert. Sobald das Eingangssignal abfällt, beginnt der Zeitnachlauf. Während des Nachlaufs sind mehrere unterschiedliche Steuerungsvarianten realisierbar:

Retriggerbare Ausführung
wenn während des Nachlaufs der Steuereingang erneut angesteuert wird, bleibt der Ausgang durchgeschaltet. Ein neuer Nachlauf beginnt mit dem nächsten Abfall des Eingangssignals.

Flankengetriggerte Ausführung
wenn während des Nachlaufs der Steuereingang erneut angesteuert wird, wird dieses nicht beachtet. Erst wenn nach dem Ende des Nachlaufs der Eingang spannungslos ist oder wird, wird bei erneutem Ansteuern des Eingangs der Ausgang wieder durchgeschaltet.

Weitere Steuerungsvarianten auf Anfrage

Nachlaufrelais mit Einschaltverzögerung

Nachlaufrelais mit Einschaltverzögerung

Funktion Nachlaufrelais mit Einschaltverzögerung

Betriebsspannungen
5 ,6, 12, 24, 48 VDC, 230 VAC
andere Spannungen auf Anfrage

Bauformen
Reihenklemme
Vergußmodul
Hutschienengehäuse
andere Ausführungen auf Anfrage

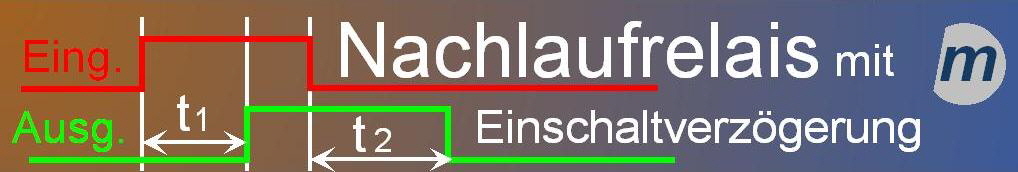

Mit dem Ansteuern des Eingangs wird der Timer für die Einschaltverzögerung gestartet. Sobald diese erreicht wird spricht der Ausgang an. Solange der Eingang angesteuert bleibt, bleibt der Ausgang durchgeschaltet. Sobald das Steuersignal wegfällt, beginnt der Zeitnachlauf. Für die Nachlaufphase sind mehrere unterschiedliche Steuerungsvarianten verfügbar:

Retriggerung mit Einschaltverzögerung
wenn während des Nachlaufs der Eingang erneut angesteuert wird und die Zeitdauer der Einschaltverzögerung erreicht wird, wird der Nachlauftimer gestoppt und der  Ausgang bleibt durchgeschaltet. Ein neuer Nachlauf beginnt mit dem nächsten Abfall des Steuersignals.

Retriggerung ohne Einschaltverzögerung
wenn während des Nachlaufs der Eingang erneut angesteuert wird bleibt der Ausgang durchgeschaltet auch wenn die Einschaltverzögerung nicht erreicht wurde. Ein neuer Nachlauf beginnt mit dem nächsten Abfall des Steuersignals.

Zahlreiche weitere Steuerungsvarianten sind ebenfalls verfügbar. Bitte fragen Sie einfach an.

Unsere Nachlaufrelais haben in der einfachsten Ausführung nur 4 Anschlüsse:

    Neutralleiter N bzw. Bezugsmasse 0V
    Betriebsspannung 230VAC bzw. +VDC
    Steuereingang
    Ausgang zur zu schaltenden Last

Bei Ausführungen mit potentialfreiem Eingang sind für den Eingang 2 Anschlüsse vorhanden.
Schaltungen mit Relaisausgang haben je nach Ausführung weitere Anschlüsse.
